Description
Nedo Industrial line
mise en oeuvre de lasers rotatifs. Mais les scanneurs à
laser posent d’autres exigences à un trépied à manivelle.
Par exemple, les scanneurs à laser sont nettement plus
lourds que les lasers rotatifs. De plus, le travail avec des
scanneurs à laser demande un réglage en hauteur plus
fréquent du trépied. Pour répondre à ces exigences
spécifiques Nedo a développé la série de trépieds
Industrial Line, parfaitement adaptée à la mise en
oeuvre de scanneurs à laser et d’instruments lourds.

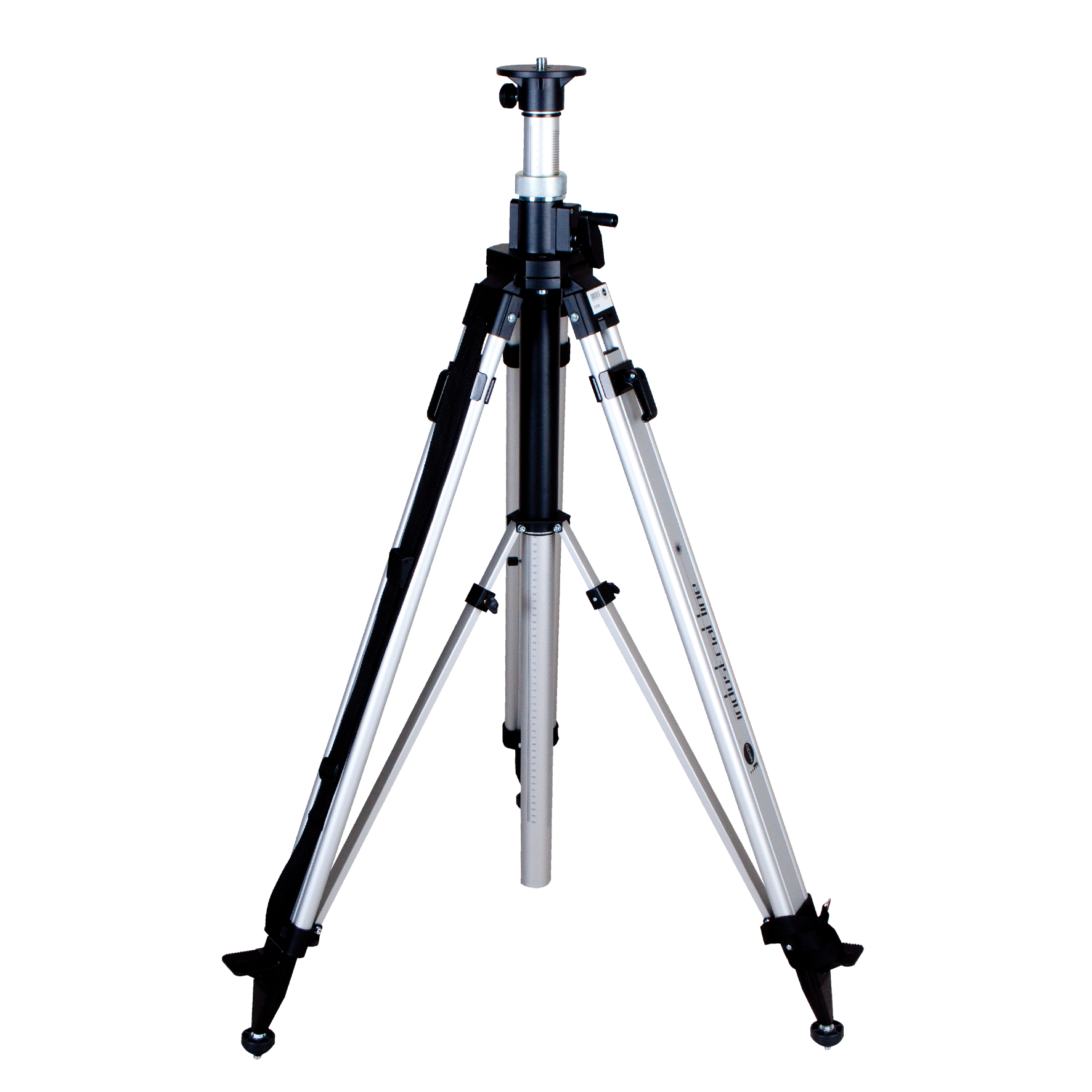

| Réf. | 210700 |
| Hauteur utile mini | env. 1,13 m |
| Hauteur utile maxi | env. 2,56 m |
| Longueur de transport | env. 1,28 m |
| Poids | env. 9,3 kg |
| Plateau | plat, Ø 110 mm |
| Course de la colonne | 910 mm |
- Entraînement à manivelle indirect pour un réglage en
hauteur aisé - Unité d’entraînement renforcée travaillant pratiquement
sans usure même en fonctionnement continu - Colonne à manivelle antitorsion avec blocage central
- Branches de trépied en profilés d’aluminium renforcés
et entretoises pour un surcroît de stabilité - Base de trépied combinée pour une stabilité optimale
sur les sols les plus divers - Graduation en mm sur tube télescopique
ment conçu pour les applications avec scanneur à laser
3D dans les puits. Le scanneur à laser 3D est introduit dans
la chambre du puits par le haut.
Un atout particulier du nouveau trépied à puits Nedo est
la colonne dentée pratiquement rallongeable à volonté.
Des éléments supplémentaires de colonne sont introduits
dans la tête à crémaillère et reliés à l’élément de colonne
précédemment introduit par un système de blocage
innovant. Un système de blocage supplémentaire retient
la colonne dans la tête à crémaillère.
Le trépied à crémaillère Industrial-Line est conçu pour des
charges lourdes et dispose d’un entraînement à manivelle
indirect avec démultiplicateur permettant de mouvoir sans effort même des scanneurs à laser 3D particulièrementlourds et pour une utilisation encore plus conviviale, une visseuse spéciale fonctionnant avec accus est fixée surl’arbre de l’entraînement à manivelle par un collet. Ainsi,le scanneur laser peut être amené à la hauteur de travailsouhaitée sur une simple pression de bouton.
Autre accessoire pratique : le chariot robuste sur roulettes
grandes et freinées.
| Hauteur utile mini | env. 1,12 m |
| Hauteur utile maxi | env. 5,00 m |
| Longueur de transport | env. 1,21 m |
| Profondeur de puits | env. 4,00 m |
| Poids | env. 8,9 kg |
| Plateau | plat, Ø 110 mm |
| Colonne graduée | simple |
| Poids de l’apparei | max. 20 kg |
| Longueur du tube de rallonge | 1 m |
- Construction très robuste avec tête à crémaillère en
aluminium - Colonne à manivelle solide en aluminium avec sécurité
anti-torsion - Entretoises pour un surcroît de stabilité
- Écrou-raccord de grande taille pour un blocage axial de
la colonne à manivelle - Entraînement à manivelle renforcé avec entraînement
indirect - Base de trépied combinée pour une stabilité sûre sur les
sols les plus divers - Qualité Nedo made in Germany
- Trépied à manivelle avec crémaillère de base
- 4 éléments de crémaillère, longueur 1 m chacun, dans un étui
- Tournevis à tête hexagonale, OC 5
- Support d’embouts magnétique pour une visseuse à accus
- Manivelle avec support d’embouts magnétique
En fonction du poids du scanner à laser 3D, le montage
au-dessus de la tête sur le trépied à puits au moyen d’un
filet 5/8″ est extrêmement difficile. De plus, les platines
tripodes de la majorité des scanners à laser 3 D n’acceptent
que des contraintes de compression et ne sont pas
conçues pour des contraintes de tractions.
L’adaptateur en deux parties avec aide au centrage
facilite d’un côté le montage au-dessus de la tête du scanner
à laser 3D. Parallèlement, une fixation sûre du scanner à
laser 3D au trépied à puits est assurée par l’intermédiaire
de l’adaptateur directement vissé au raccord 5/8″ du scanner
à laser 3D et non à la platine tripode. Des adaptateurs pour
différents scanners à laser 3D sont disponibles.
| Réf. | |
| 660040 | Adaptateur pour Faro Focus 3D X30, X130 et X330 |
| 660041 | Adaptateur pour Leica HDS6200, HDS6100 et HDS7000 ainsi que Zoller et Fröhlich Imager 5010 |
| 660042 | Adaptateur pour Leica Scanstation P20, P30 et P40 ainsi queZoller et Fröhlich Imager 5016 |
| 660043 | Adaptateur pour TRIMBLE TX8 |
Chariot pour trépied Réf. 660 030
Chariot très robuste muni de grandes roulettes. Les pointes
des bases du trépied sont simplement placées dans les
évidements prévus à cet effet, et fixées avec une sangle
souple. Les 3 roulettes sont orientables et blocables. Pour
le travail avec scanneurs au-dessus d’un puits, l’espace
sous le centre du trépied est dégagé et très accessible.
Rallonge de crémaillère Réf. 660 020
Rallonge de crémaillère 1 m.
Adaptateur 3/8’’ pour trépied Réf. 061 837
Adaptateur en métal pour trépied
Adaptateur pour filet 5/8’’ sur filet 3/8’’
Pour Faro Focus 3D et Trimble TX5
Adaptateur Réf. 660 050
Adaptateur avec tenon Leica.
Pour fixer un prisme compatible avec Leica.
Parfait pour un jalonnement rapide du scanneur 3D à l’aide
d’un poste de géomètre.
