Trépieds à colonne et manivelle Nedo

Mécanisme d’élévation des colonnes : pour le réglage en hauteur de
la colonne, les trépieds Nedo sont équipés soit d’un système à prise
directe de la manivelle sur la crémaillère, soit d’un système à prise
indirecte « avec démultiplicateur » de la manivelle sur la crémaillère.
Le système à prise indirecte offre une plus grande précision deréglage en hauteur de la colonne et une très grande sécurité pour
l’instrument vissé sur le plateau supérieur, la colonne ne descendant

pas même si les systèmes de blocage ne sont pas serrés. Il convient
particulièrement pour les instruments lourds.

Grâce à l’élément télescopique double, les trépieds à manivelle Nedo
couvrent une plage de travail extrêmement étendue. Qu’ils soient
destinés au traçage de lignes de référence ou aux plafonnage, les
trépieds à manivelle Nedo sont tout aussi polyvalents que vos travaux
l’exigent.

L’arrêt d’écartement Nedo, protégé par un modèle d’utilité, garantit
une excellente stabilité à tous les trépieds à manivelle Nedo.

Pour protéger des sols fragiles, tous les trépieds à manivelle Nedo
peuvent être équipés de bases combinées.

Trépieds à colonne et manivelle de poids lourds

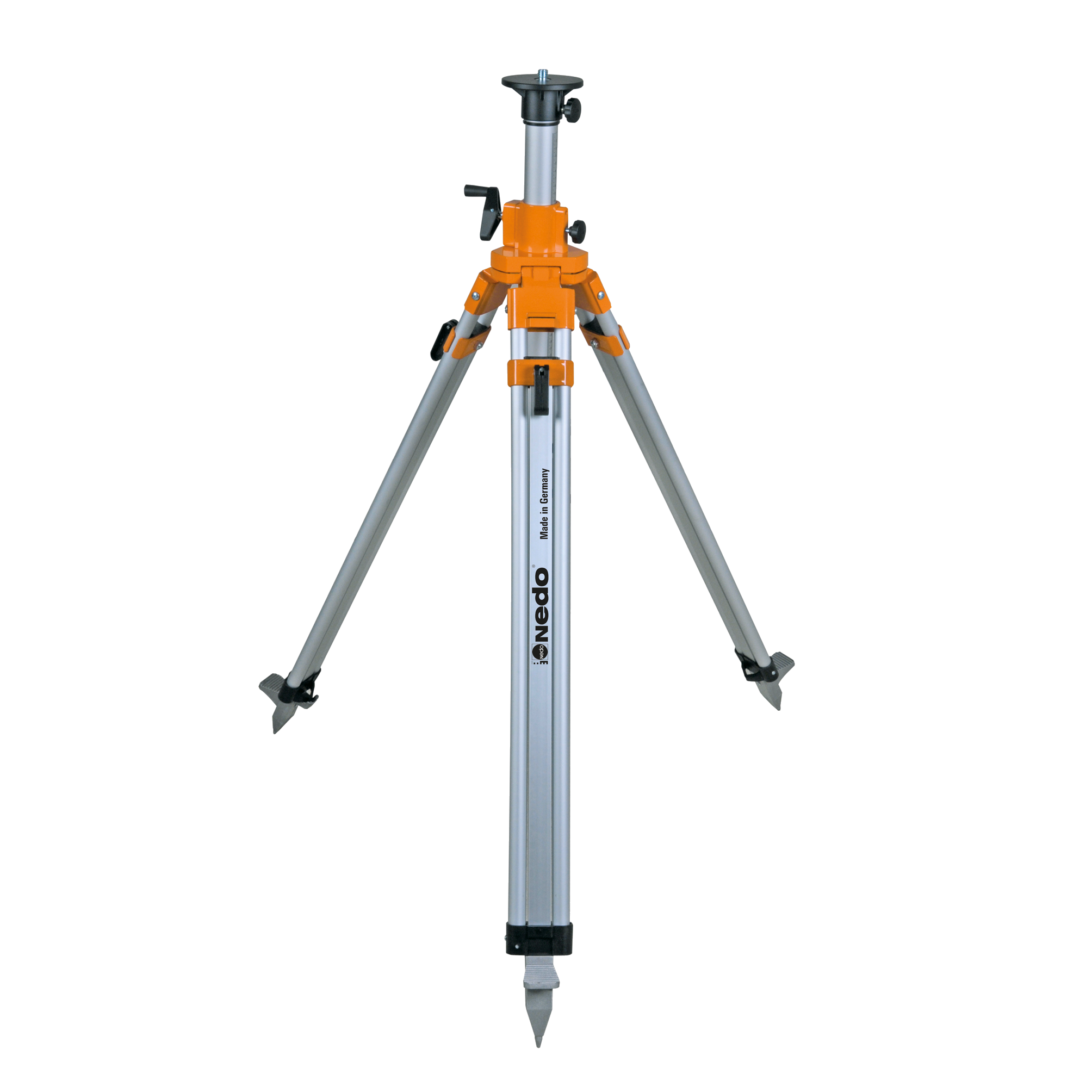

Trépied Réf. 210676

Particularités

• Système à prise
  indirecte
• Blocage rapide
• Nivelle sphérique
• Accessoire : embouts
  de trépied
• Graduation en mm sur
  tube télescopique
• Verrouillage des branches
  sans sangle de fermeture

Domaine d’utilisation

• Lasers rotatifs
  lourds

Trépied Réf. 210676
Hauteur utile mini	env. 0,90 m
Hauteur utile maxi	env. 2,36 m
Longueur de transport	env. 1,21 m
Vis de maintien	filet 5/8’’
Poids	env. 5,74 kg
Plateau	plat, ø 110 mm
Colonne graduée	double
Course des colonnes	545 mm

Trépied Réf. 210 675

Particularités

• Système à prise indirecte
• Blocage rapide
• Arrêt d’écartement
• Colonne graduée double
• Nivelle sphérique
• Graduation en mm sur
  tubetélescopique
• Plateau de trépied et
  articulation en aluminium

Pour

• Lasers rotatifs
• Lasers rotatifs lourds

Trépied Réf. 210 675
Hauteur utile mini	env. 0,80 m
Hauteur utile maxi	env. 2,40 m
Longueur de transport	env. 1,04 m
Poids	env. 6,60 kg
Plateau	ø 110 mm
Vis de maintien	filet 5/8’’
Colonne graduée	double
Course des colonnes	490/520 mm

Trépied Réf. 210 678

Particularités

• Colonne double
• Système à prise
  indirecte
• Blocage rapide
• Nivelle sphérique
• Plateau en aluminium
• Graduation en mm sur
  tube télescopique
• Embouts de trépied
• Colonnes renforcées

Domaine d’utilisation

• Lasers rotatifs
• Lasers rotatifs lourds

Trépied Réf. 210 678
Hauteur utile mini	env. 1,01 m
Hauteur utile maxi	env. 2,94 m
Longueur de transport	env. 1,32 m
Poids	env. 7,44 kg
Plateau	plat, ø 110 mm
Vis de maintien	filet 5/8″
Colonne graduée	double
Course des colonnes	520 / 490 mm
