Description

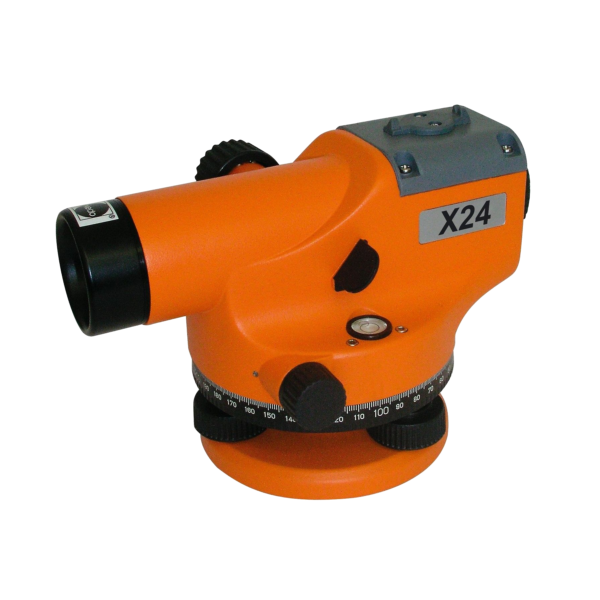

Niveaux série X
Les niveaux X Nedo sont des niveaux de chantier de
grande qualité qui répondent aux exigences les plus
grande qualité qui répondent aux exigences les plus
sévères. L’optique particulièrement lumineuse avec
objectif de grand diamètre, le robuste compensateur
à amortissement pneumatique et la solide finition
caractérisent les niveaux de chantier de la série X.
Pour une utilisation dans des conditions
eXtrêmement dures.Particularités :
- Niveau de chantier automatique avec des
grossissements de 20, 24 et 28 fois
- Compensateur fiable à amortissement
magnétique
- Optique à grande luminosité
- Image contrastée
- Certificat de contrôle
- Livré avec plomb, broche d’ajustage et solide
coffret de transport
- Egalement disponible en kit
Caractéristiques techniques :
| Modèle | X20 | X24 | X28 | X32 |
| Image | droite | droite | droite | droite |
| Grossissement | 20x | 24x | 28x | 32x |
| Diamètre de l’objectif | 30 mm | 36 mm | 36 mm | 36 mm |
| Visée minimale | 0,6 m | 0,6 m | 0,6 m | 0,6 m |
| Constante additionnelle | 0 | 0 | 0 | 0 |
| Facteur de multiplication | 100 | 100 | 100 | 100 |
| Plage de travail du compensateur | ±15′ | ±15′ | ±15′ | ±15′ |
| Précision de calage du compensateur | ±0,5″ | ±0,5″ | ±0,4″ | ±0,3″ |
| Cercle gradué | 400 gon | 400 gon | 400 gon | 400 gon |
| Sensibilité de la nivelle sphérique | 8’/2 mm | 8’/2 mm | 8’/2 mm | 8’/2 mm |
| Précision pour un nivellement
double sur 1 km |
±2,5 mm | ±2,0 mm | ±1,5 mm | ±1,0 mm |
| Etanchéité | IP 54 | IP 54 | IP 54 | IP 54 |
| Poids | 1,7 kg | 1,7 kg | 1,7 kg | 1,7 kg |
| Raccord fileté | 5/8″ | 5/8″ | 5/8″ | 5/8″ |
| Réf. | 460770-613 | 460745-613 | 460787-613 | 460792-613 |
| Réf. kit à niveler* | 462205 | 462245 | 462285 | 462325 |
* Kit à niveler pour niveaux série X :
– Niveau de chantier X20/X24
– Mire télescopique 5 m et étui, Réf. 345 122-613
– Trépied en aluminium, Réf. 200 215-613
